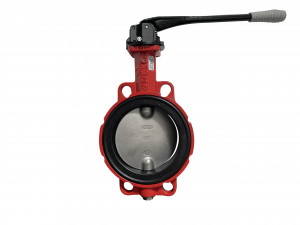

Absperrklappe Wafer Type / Zwischenflansch

Absperrklappe weichdichtend

Die ausgezeichnete Korrosionsbeständigkeit, ist durch das vollständig beschichtete Gehäuse gegeben. Wartungsfreie Welle aus hochwertigem Edelstahl.

Bauart Wafer Type / Zwischenflanschausführung

Die Ausführung Wafer Type bedeutet, dass diese Klappe zwischen Rohrleitungsflansche PN 10 / PN 16 eingeklemmt bzw. gespannt wird.
Aus diesem Grund wird diese Absperrklappe mit Zentrieraugen auch Einklemmklappe genannt.
Die Gehäuseausführung ist relativ simpel und Kompakt, was diese Art von Klappe im Verhältnis zu anderen Industriearmaturen günstig macht.

Funktion

Die Absperrklappe wird mittels Handhebel geöffnet oder geschlossen. Durch eine 90° Bewegung lässt sich die Klappe in äußerst kurzer Zeit öffnen oder schließen.
Der Druckverlust bei diesen Industriearmaturen ist relativ gering. Zudem bietet diese weich dichtende Absperrklappe eine gute Leckrate.

Zusammenfassung

Absperrklappe in Wafer & LUG Type Ausführung.
Mit weich dichtendem EPDM Sitz. Betätigung per Hand.
Klappenscheibe aus Edelstahl 1.4408
Gehäusesitz aus EPDM
Mit Oberflächenschutz. EPOXY-Dickschicht
DGRL 2014/68/EU
Temperaturbereich: -25°C+ 130°C° Sphäroguss GGG-40
