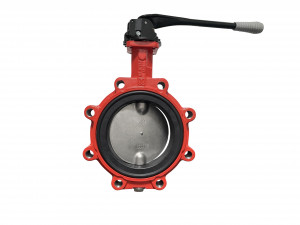

Absperrklappe LUG Type / Anflansch

Absperrklappe weichdichtend

Die ausgezeichnete Korrosionsbeständigkeit, ist durch das vollständig beschichtete Gehäuse gegeben. Wartungsfreie Welle aus hochwertigem Edelstahl.

Bauart LUG Type / Anflanschausführung

Die Ausführung LUG Type bedeutet, dass diese Klappe mittels Flanschaugen bzw. Gewindeflanschlöchern zwischen Rohrleitungsflansche PN 10 / PN 16 verschraubt werden.
Hierdurch gilt diese Art der Armatur als Endarmatur.
Wie die Wafer Klappe auch, ist die Konstruktion ebenfalls simpel aufgebaut, was ebenfalls zu geringeren Anschaffungskosten führt.

Funktion

Die Absperrklappe wird mittels Handhebel geöffnet oder geschlossen. Durch eine 90° Bewegung lässt sich die Klappe in äußerst kurzer Zeit öffnen oder schließen.
Der Druckverlust bei diesen Industriearmaturen ist relativ gering. Zudem bietet diese weich dichtende Absperrklappe eine gute Leckrate.

Zusammenfassung

Absperrklappe in Wafer & LUG Type Ausführung.
Mit weich dichtendem EPDM Sitz. Betätigung per Hand.
Klappenscheibe aus Edelstahl 1.4408
Gehäusesitz aus EPDM
Mit Oberflächenschutz. EPOXY-Dickschicht
DGRL 2014/68/EU
Temperaturbereich: -25°C+ 130°C° Sphäroguss GGG-40
